十萬平米阜康市一中，新疆最大的電采暖BOO投資建設項目
項目基本情況
新疆維吾爾自治區文明單位、自治區一級學校、自治區示范性普通高中，自治區德育示范學校、自治區綠色學校——阜康市第一中學，創建于1956年，坐落在著名風景區天池腳下，是一所維、哈、回等多民族學生為一體的全日制普通高級中學。
阜康市第一中學新校址共設19個單體組成，分別為：1棟6層圖書科技樓，1棟4層初中部教學樓，1棟1層報告廳，1棟4層綜合實驗樓，1棟5層綜合實驗樓，2棟5層初中部宿舍樓，2棟3層食堂及浴室，2棟4層高中部教學樓，1棟2層會議報告廳，3棟5層高中部宿舍樓，1棟3層體育館，1棟主席臺，2個校門組成。學校新址建筑總面積為10492.4平方米，計建筑內超高部分，整體采暖面積達15萬平方米。原有供暖方式為：高溫?zé)崴迨綋Q熱器機組供暖。
電力供應條件
為推廣普及電采暖，有效推進電能替代工作，阜康市高位推動、積極打造“兩清兩美一綠”城市建設、優化產業結構，全面推廣電采暖項目。目前，阜康市在清潔能源建設方面，已建設有阜康新風水巖光 伏、特變電工土墩子光伏等4座光伏電站，光伏發電已達到100兆瓦。正在籌建的阜康市光伏產業園一期，風力發電達到250兆瓦。阜康抽水蓄能電站等項目已動工，裝機容量1200兆瓦，是新疆規劃建設大型抽水蓄能電站之一，也是新疆首個系統調峰電源?！笆濉逼陂g，為保障“電化阜康”用電需求，國網昌吉供電公司在阜康地區建設220千伏變電站2座，新建及改造110千伏變電站6座。國網阜康市供電公司將在工業商業、供熱采暖、交通運輸旅游等方面，持續推進“電化阜康”；不斷提升電能替代占比，推進地方經濟發展，助力城市生態文明建設。
阜康市按照建筑熱工分區屬于嚴寒C區。根據調研結果及反饋顯示：阜康一中市政熱源在換熱站內通過板式換熱器將高溫?zé)嵩磽Q為適宜供暖的低溫?zé)崴傲茉∩顭崴?。但由于阜康城市的快速擴建與發展，現城市熱力管網已經嚴重超壓，存在爆管等事故隱患；又加之阜康一中新校區的地理位置偏遠，且校內熱力管網設計不盡合理存在水力失調情況，導致現有集中供熱效果不良，室內溫度基本只能達到15℃，完全不達標。
? ? 傳統的采暖供熱方式不僅忽略了用戶的主觀需求，同時供暖的效率和平衡性也很難保證，有時甚至?xí)霈F(xiàn)同一建筑物內某一樓層溫度太高而另一樓層溫度太低的現象。我公司電采暖區別于其他采暖方式的獨有優勢是可以實現智能控溫和按需供熱，可以完全避免傳統采暖方式經常會出現的供熱不平衡，因此，項目的建設對于改善阜康市一中供熱條件，實現智能控溫和按需供熱，避免供熱不平衡，保證冬季采暖 效果具有重要作用。
天氣情況
? ? 阜康地處中溫帶大陸性干旱氣候區，四季分明，光照充足，熱量豐富。境內隨地貌單元的變化，溫度差異明顯，大致分為三個氣候區：
? ? 1、南部山區：年平均氣溫 2.54℃，降雨量323-530毫米之間，年均無霜期為140天左右，≥10℃年積溫為2634℃。
? ? 2、中部平原：年平均氣溫6.6℃，年極端最低氣溫有44%的年份出現在1月，歷年極端最低氣溫-37℃；年極端最高氣溫有48%的年份出現在8月上、中旬，日最高氣溫≥35℃；平均日較差 12.7℃，平均年較差42.2℃；≥5℃的期日數為204天，年積溫為3631℃，≥10℃的期日數為232天，年積溫為3788℃，多年平均無霜期為174天，年均降水量186毫米，年均蒸發量2064毫米，日照百分率為70%，年總輻射量為133.8千卡/平方厘米，年生理輻射為64.3千卡/平方厘米，全年以西風、偏西風為主，年平均風速2.4米/秒。
? ? 3、北部沙漠：年平均氣溫5.9℃，≥10℃的年積溫3519℃，年均無霜期155天，年均降水量145毫米，年均蒸發量2292毫米。
專注新疆節能煤改電——電采暖項目BOO投資、營運商
公司地址：新疆，昌吉州阜康市，康寧路金融大廈2層
咨詢電話：13808069599、13880869997
官方網站：www.tycggjg.net
電采暖改造基本情況
阜康市第一中學新校址共設19個單體組成，分別為：1棟6層圖書科技樓，1棟4層初中部教學樓，1棟1層報告廳，1棟4層綜合實驗樓，1棟5層綜合實驗樓，2棟5層初中部宿舍樓，2棟3層食堂及浴室，2棟4層高中部教學樓，1棟2層會議報告廳，3棟5層高中部宿舍樓，1棟3層體育館，1棟主席臺，2個校門組成。學校新址建筑總面積為10492.4平方米，計建筑內超高部分，整體采暖面積達15萬平方米。原有供暖方式為：高溫?zé)崴迨綋Q熱器機組供暖。
經過核對原設計并進行實地勘察，阜康市一中原采暖熱源為市政供暖，市政熱源在換熱站內通過板式換熱器將高溫?zé)嵩磽Q為適宜供暖的低溫?zé)崴傲茉∩顭崴Ｒ恢惺程玫叵率彝瑫r(shí)設有鍋爐房，鍋爐房與市政供暖聯通，必要時做為學校備用熱源，平時不參與校內供暖。
技術方案
? ? 根據改建設計前的負荷統計，對校區整體進行逐時計算，校區在室內環溫20℃情況下，校區合計總熱負荷為7475.3kW。擬在不動用原有供暖系統前提下，用空氣源熱泵機組+電熱式鍋爐進行冬季供暖。新型清潔能源直接產生適宜供暖的低溫?zé)崴丛芫W(wǎng)的熱水品質要求并入原二次管網，阜康市一中劃用學校操場東部綠化帶占地面積2500平米作為新建熱源站，其范圍內新建永久性控制室和設備間500平米，熱源站管網與二次側對接，同時保留原采暖系統，可隨時切換運行，互為備用。
供熱方式
原采暖系統分為高、低溫兩路管道系統。低溫系統用于供給24小時長期運行場所負荷，室內散熱設備為地暖盤管及學校自接暖氣片；高溫系統用于暖氣片和新風預熱，其中新風系統用于間歇性開啟的場所。
? ? 項目改造維持原管網及室內散熱系統，僅對熱源進行改造。改造熱源最終采用空氣源熱泵+采用電熱式鍋爐方式。因空氣源熱泵高能效特點，運行初期由空氣源熱泵提供供暖用熱水。當環溫降低至空氣源熱泵經濟運行溫度下時，偶爾開啟電熱進行補熱。系統將空氣源熱泵與電熱設備聯動并以環溫和供水溫度為信號，并將熱源與水泵聯動，給與間歇性高溫水供給控制，特設防凍聯動機制。
熱源設備選型
項目所在地冬季最低環溫-35℃，每年最冷季發生在寒假期。假期前后查詢歷年氣象記錄，日最低為-35℃；日均最低-25℃，日間環溫均≮-23℃；因此熱源工況基本在-23℃之上，大部分時間在-20℃以上。為保證整個供暖系統高效運行，且取得最佳經濟效益，工況按如下取值：取極限工況為-35℃，日間運行環溫-25℃；
原系統分為高溫系統，供回水溫度70/50℃，平均水溫60℃；低溫系統，供回水溫度 50/40℃。原高溫水系統負荷均為間歇性負荷，可通過加大低溫側供熱能力降低高溫水供給溫度，以此達到節能運行目的。因此最終設計供水溫度為：高溫水——65/55℃；低溫水——50/40℃。根據熱源品質要求，最終熱源選擇空氣源熱泵+電熱耦合方式。根據水溫要求，系統劃分為高、低溫兩個系統，系統設備選型如下：
a.高溫系統
空氣源熱泵主機52匹，30+6臺；管道式電加熱器100kW，15臺。
b.低溫系統
空氣源熱泵主機52匹，36+6臺；管道式電加熱器100kW，5臺。
? ? ※6臺作為高低溫系統容量調節用，高低溫區互為備用。
系統設計
1、本次設計選用采暖熱源采用空氣源熱泵機組+電熱式鍋爐采暖，降低了所有環節的工程量，大大降低施工難度，也提高了項目安全性；
? ? 2、新熱源站配備燃油/生物質鍋爐+柴油發電機系統，保證停電后可利用燃油發電機供鍋爐和水泵運行，正常供暖；
? ? 3、系統均設計為蓄能系統，熱源側為開式機械循環，使用側為閉式機械循環系統，采用蓄能緩沖水箱，優化了系統化霜工況，且可保證短期停電情況下系統的正常使用；
4、使用側增設節能控制系統，每個分項入戶處增設平衡閥，保證系統內每個分項的水力平衡，使系統水溫穩定，保證采暖效果。
節能措施
1、選用高效率低能耗的熱泵系統，合理確定熱泵臺數；
? ? 2、水泵臺數與熱泵臺數匹配，以便部分熱泵停機時，水泵相應停機，以減少水泵的消耗。另外，工程中普遍出現的所選水泵過大，會導致水溫差過小的現象；
? ? 3、采用智能自動控制方法。部分負荷情況下，熱泵機組投入臺數的合理確定，需要對熱泵機組進行群控，要使水泵的運行臺數與熱泵機組同步，需要對系統采取變水量自控方式，讓水泵在限定的范圍內，變水量也需要可靠的熱泵與水泵聯控；
4、準確計算容量負荷，合理設計供配電系統，實現供配電系統和用電設備的經濟運行。電控箱盡量深入負荷中心，減少線路損耗。按經濟電流密度合理選擇導線截面，減少線路損耗，平衡三相負荷。根據設備負荷特性合理選型，使設備的運行工況經常保持在高效區；
5、系統均設計為蓄能系統，熱源側為開式機械循環，使用側為閉式機械循環系統，采用蓄能緩沖水箱，優化了系統化霜工況，且可保證短期停電情況下系統的正常使用。使用側增設節能控制系統，每個分項入戶處增設平衡閥，保證系統內每個分項的水力平衡，使系統水溫穩定，保證采暖效果；
? ? 6、所有電氣設備及材料選用經國家認證的電氣產品，并在滿足國家規范及供電行業標準的前提下，選用高性能的配電設備，選用高品質電纜、電線，降低供配電系統自身損耗；
? ? 7、采暖系統在設計中嚴格執行國家標準《采暖通風與空氣調節設計規范（GB50019-2003)規范要求，從節省能耗、節約運行費用方面考慮。嚴格控制室內設計參數，對設備和管道進行妥善絕熱，杜絕無效能耗，減少運行能耗。
事故應急措施
為保證新熱源在當?shù)貝毫訔l件下正常運行，對應采取措施如下：
1、如遇事故停電，新熱源可切換為學校原鍋爐系統，保證整個系統安全運行；
2、新熱源站配備燃油/生物質鍋爐+柴油發電機系統，保證停電后可利用燃油發電機供鍋爐和水泵運行，正常供暖；
3、空氣源熱泵多組并聯，并與電熱式鍋爐互為備用，在一臺設備停機后，仍可啟動其它設備繼續穩定運行，不影響系統正常使用。
專注新疆節能煤改電——電采暖項目BOO投資、營運商
公司地址：新疆，昌吉州阜康市，康寧路金融大廈2層
咨詢電話：13808069599、13880869997
官方網站：www.tycggjg.net
項目進度計劃
? ? 項目準備期為2019年6-7月，主要任務包括：立項準備、進行項目建設可行性論證，編制項目可行性研究報告；根據批準的項目可行性報告和環境影響評價進行初步設計，施工圖設計。
項目建設工期為4個月，主要為工程施工及設備安裝，項目完成后供暖開始試運行。
建設投資估算
項目建設投資3300萬元，其中：工程費用2698.2萬元，占項目建設投資的 89.94%；工程建設其他費用174.7萬元，占項目建設投資的5.29%；預備費157.1萬元，占項目建設投資的4.76%。
資金來源：項目采取BOO模式，項目所需投資全部由新疆艾普斯節能科技有限公司項目融資自籌。

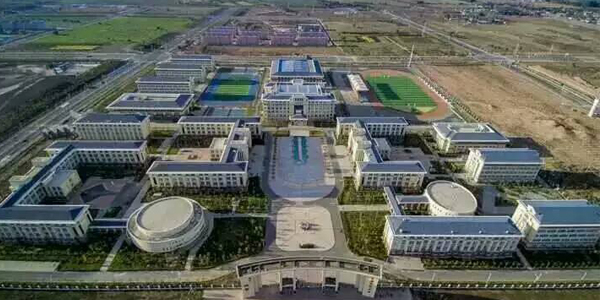

項目區位示意

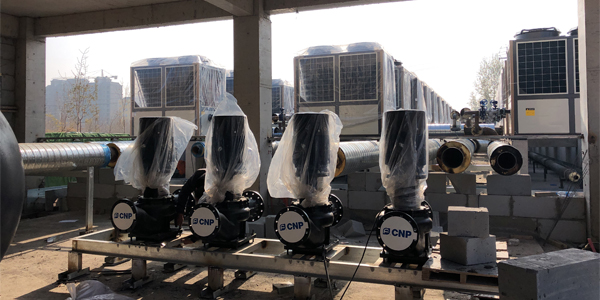

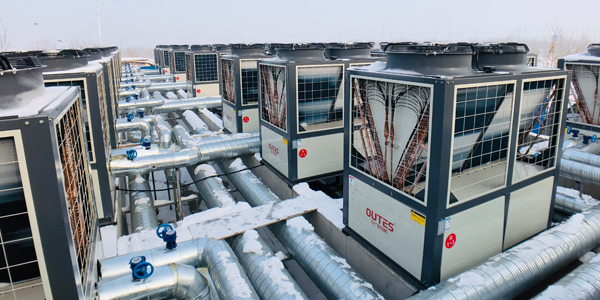

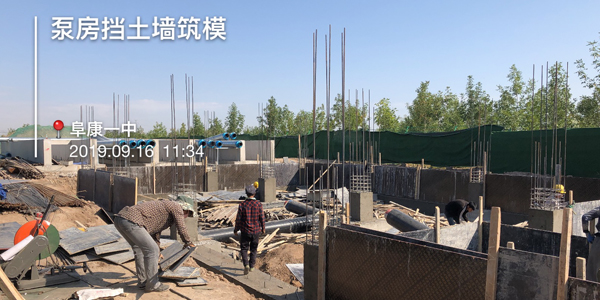

項目建設階段展示
專注新疆節能煤改電——電采暖項目BOO投資、營運商
公司地址：新疆，昌吉州阜康市，康寧路金融大廈2層
咨詢電話：13808069599、13880869997
官方網站：www.tycggjg.net
項目意義
? ? “阜康市一中電采暖改造項目”建設目標明確，符合國家能源發展戰略、大氣污染防治政策，符合自治區“電氣化新疆”、可再生能源清潔取暖方案及“電化阜康”的要求，對于推進“電化阜康”發展進程具有重要意義。本項目的建設無論是從推廣空間角度、能源角度、政策角度還是現實意義角度來說，都具有大力推廣電采暖的條件和巨大潛力，并且實行電采暖并不違背現行規范規定。項目建成后快速滿足了阜康市一中對供暖的實際需求，最低的采暖運行、維護費用，大大節約采暖費用的支出；無需用戶管理，減少后續投資，省心省力，增加用戶滿意度；并且不受建筑使用時間及習慣的限制，放假時可智能控制供熱溫度，降低成本，管理方便靈活；項目綠色環保、不用水、不用煤、不用氣，真正實現零污染零排放。
電力成本
電力成本（保守預估）：運行期間，電力為主要運行成本，按照歷史氣溫及供暖理論供熱負荷計算，183天采暖季，用電量不超過65KW*h/平米，按照2019年-2020年采暖電價執行標準，本項目執行集中式電采暖電價：平段0.2241元/度；谷段0.1341元/度。
平均電價保守按照0.19元/計算，年電費保守估算為104942.3×65×0.19=1296037元。
年用電量保守估算為104942.3×65=6821249.5KWh，平均每平米電費為：1296037÷104942.3=12.35元/m2；
平均每平米耗電量為：6821249.5÷104942.3=65KWh/m2。
電力成本（實際）：由于今年冬季氣溫較往年偏高，電采暖供暖時間是從2020年1月15日-2020年4月15日，共計90天，加之疫情原因?qū)W校一直未能正常上課，AI智控節能系統自動節能控制效果顯著，實際用電量與預估用電量相比較低。
項目運行實際用電量為：1月6日-1月8日679.67元，用電量為：3740千瓦時；1月8日-2月1日210233.02元，用電量為1137740千瓦時；2月1日-3月1日188107.06元，用電量為1010660千瓦時；3月1日-4月15日115578.93元，用電量622040千瓦時。
按以上實際用電天數為90天，總用電費用為：514599元，總用電量為2774180千瓦時。平均每天電費5717元，用電量30824度，按183天采暖期計算：
總費用約為：183×5717=1046211元；總用電量約為：183×30824=5640792KWh；平均每平米電費為：1046211÷104942.3=9.97元/m2
每平米耗電量：5640792÷104942.3=53.75KWh/m2
